instruções

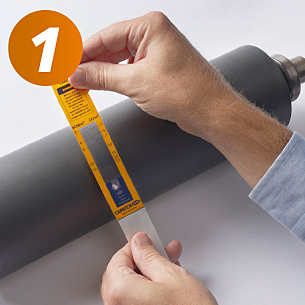

Remova o liner antiaderente, deixando expostas as áreas auto-adesivas. Assegure-se que este liner permaneça prezo ao Capatch, pois ao término da medição será utilizado para a remoção do Capatch.

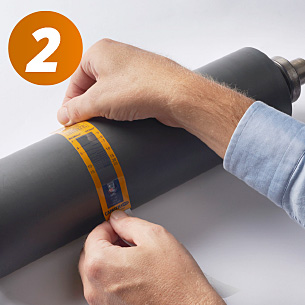

As tarjas azuis, verdes ou vermelhas da escala mostram a localização das áreas auto-adesivas. Fixe a parte superior no cilindro. Segure, pela base ou pela fita prateada a outra extremidade do Capatch e estenda-o em sentido descendente. A seguir, fixe-o ao cilindro. Nota: Assegure-se de que o produto esteja bem fixado, sem apresentar rugas ou bolhas de ar entre o Capatch e o rolo.

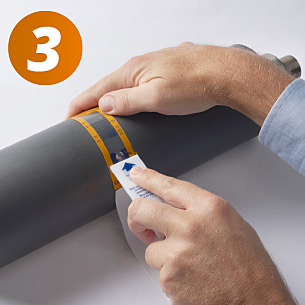

Segure a “doctor blade” e coloque o dedo indicador sobre a seta impressa na lâmina. Tenha sempre em mente que o canto vivo da lâmina doctor blade tem por finalidade espalhar adequadamente o fluido sobre o cilindro anilox. Manteha o ângulo da sua lâmina a cerca de 45 graus em relação ao anilox durante todo o tempo em que estiver espalhando o fluido.

Inicie a pressão logo abaixo da respectiva seta impressa no Capatch, empurre o fluido da cápsula em direção as escalas impressas no Capatch orientando-se pela área transparente, pressionando firmemente a lâmina contra o Capatch mas num movimento lento do dedo indicador (não do dedão) no doctor blade. É necessário um certo tempo para que o fluido indicador penetre célula por célula. Repita essa operação até não haver qualquer movimento visível do fluido medidor. A seguir utilize o canto vivo da lâmina para forçar o restante do fluído de medição para fora da cápsula; pois embora não seja claramente visível na cápsula isto representa normalmente 10% do volume do fluído. Assegure-se de que a camada do fluído de medição esteja acumulada entre o cilindro anilox e o Capatch. Por esse motivo, repita essa operação de modo a assegurar-se de que TODO o fluido de medição foi extraído da cápsula e inserido no interior das células do cilindro. Lembre-se que o Capatch tem sua funcionalidade assegurada quando 100% do fluído de medição é retirado da capsula. Saiba que se você deixar 10% do volume, que já é pequeno, retido na capsula e considerando que outros 10% fiquem retidos entre o alumínio e o cilindro anilox adicionalmente o resultado apresentará uma margem de erro 20% maior do que o real e a sua medição indicará erroneamente um cilindro com 20% a mais de volume.

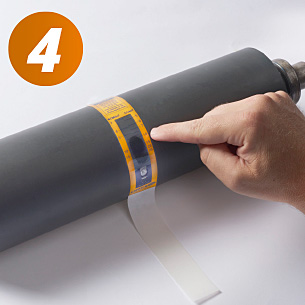

Leia o resultado.

O comprimento da mancha tem algum efeito no volume medido?

Com certeza devido as propriedades do fluido indicador, o comprimento da mancha não tem efeito significante na medição ou na margem de erro de aproximadamente 10%, muitos testes tem provado isto. Entretanto a velocidade do movimento da lâmina doctor blade tem efeito sobre os resultados de medição. Movimentos rápidos produzem uma mancha alongada e consequentemente o resultado será a indicação de perda de volume.

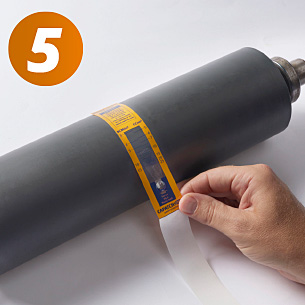

Remova imediatamente o Capatch levantando-o cuidadosamente. Limpe o cilindro logo a seguir, pois do contrário terá maior dificuldade para fazê-lo.

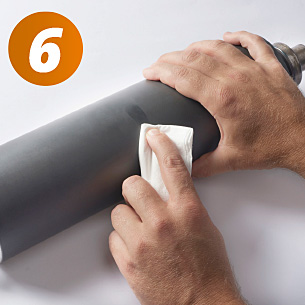

Limpeza do cilindro. Pode ser que alguns resíduos de adesivo não permanente fiquem sobre o cilindro e recomendamos a utilização de um dissolvente, acetato de etila, álcool isopropanol ou equivalente para limpá-lo.
