Instrucciones

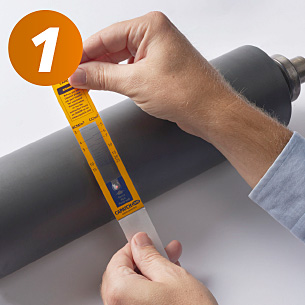

Paso 1

Desprenda el dorso del Capatch, dejándolo adherido por un lado a la tira Capatch, puesto que este dorso le servirá para quitar el Capatch del rodillo una vez finalizada la medición

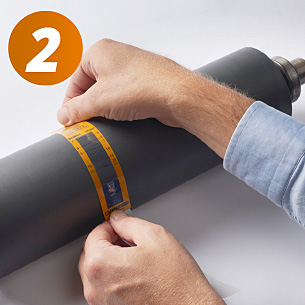

Paso 2

Coloque la casilla azul, verde o roja en la parte superior del Capatch sobre el rodillo y asegúrese que quede debidamente adherido, presionando sobre las casillas adhesivas. Tome la casilla en la parte inferior o la lengüeta plateada y estire el Capatch hacia abajo y fije la casilla en el rodillo anilox, asegurándose que quede debidamente adherida sin que haya arrugas en el film de plástico y que no haya aire entre el film y el rodillo.

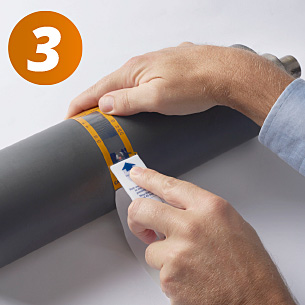

Paso 3
Demonstration of liquid track.

Coja la rasqueta y sitúe el dedo índice sobre la flecha de la espátula. Observe que el borde de la rasqueta es cortante a fin de tratar el rodillo debidamente. Ponga la rasqueta contra el rodillo en un ángulo de 45 grados cada vez que pase por el rodillo.

Comience debajo de la flecha marcada en el Capatch, presione sobre la rasqueta con el dedo índice (no pulgar)en un ritmo lento aunque firme para que el líquido salga de la cápsula a lo largo de la escala impresa en el Capatch. Repita este movimiento al menos tres veces hasta que el líquido no avance más. A continuación, con el borde con filo de la rasqueta, saque el resto del líquido de la cápsula; aunque no es fácil de ver, saldrá al menos otro 10% de la cápsula. Tenga en cuenta que entre el rodillo anilox y el Capatch se puede acumular una película de fluido, pero no en las celdas, por eso, repita la operación con la rasqueta para tener la seguridad de que TODO el líquido indicador ha sido empujado de la cápsula al interior de las celdas del rodillo anilox. Recuerde que el Capatch está calibrado basado en el 100% del fluido indicador de la cápsula. Tenga en cuenta que la cantidad de fluido indicador en el interior de la cápsula es muy pequeña y si Ud. deja un 10% de fluido en la cápsula, y otro 10% entre la tira y el rodillo anilox, el resultado tendrá un error del 20% en exceso.


Paso 4
Demonstration of liquid track.

Lea el resultado.

Afecta la anchura de la marca al volumen medido?

Debido a las propiedades del fluido indicador el ancho de la marca no afecta significativamente a los resultados de medición ni a la tolerancia de mas menos 10%. Diferentes pruebas lo confirman. La velocidad de presión de la rasqueta si afecta al resultado final. Un movimiento demasiado rápido causa una cierta elongación de la marca, resultando en una indicación de menor volumen.

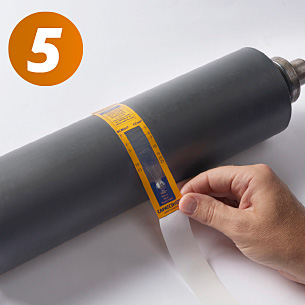

Paso 5
Demonstration of liquid track.

Retire inmediatamente el Capatch del rodillo levantando el dorso y tirando cuidadosamente.

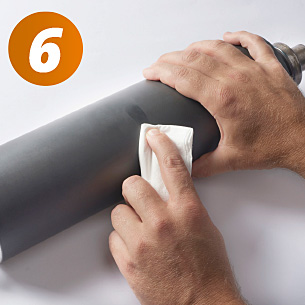

Paso 6
Demonstration of liquid track.

Limpie el rodillo. Puede ocurrir que se vean restos del adhesivo de bajo tak sobre el rodillo. Recomendamos utilizar disolvente, acetato de etilo, alcohol isopropílico (IPA) o un producto similar para limpiar el rodillo.
